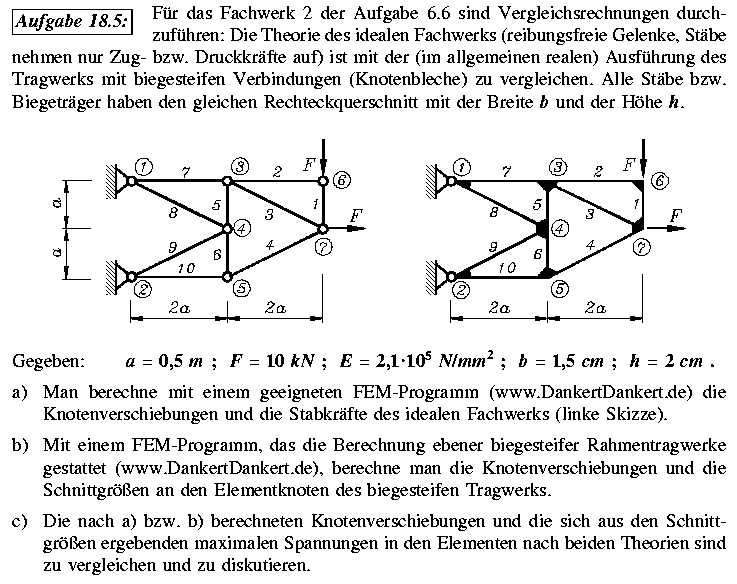

Die Berechnung des ebenen biegesteifen Tragwerks wird mit dem entsprechenden CAMMPUS-Programm durchgeführt:
- CAMMPUS starten,
- “Finite-Elemente-Programme (spezielle FEMSET-Programme)” wählen,
- “Ebene biegesteife Rahmentragwerke” wählen.

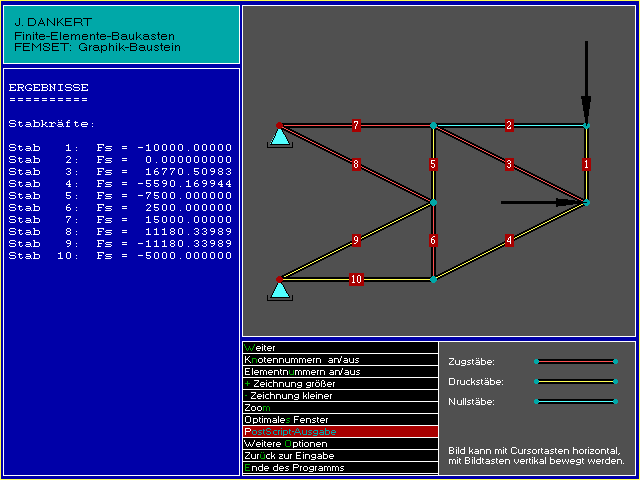

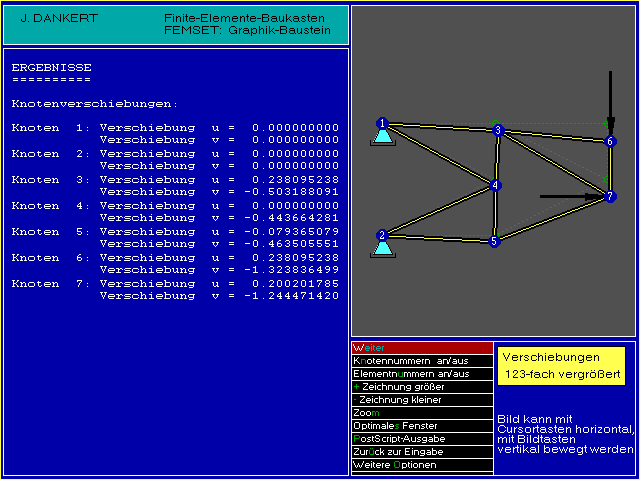

Die “Eingabe über die Tastatur” folgt zunächst exakt den Eingaben wie für das Fachwerk
(NE = 7, NK = 10), die gleichen Knotenkoordinaten, die gleiche Topologie. Bei der Topologie ist allerdings zu beachten, dass für das Biegeproblem die Reihenfolge der Knotennummern eine Bedeutung für das Ergebnis hat: Für die Definition positiver Schnittgrößen (Seite 85) legt das Programm die Bezugsfaser so, dass sie beim “Wandern vom ersten zum zweiten Elementknoten” rechts liegt.
Bei den Element-Parametern ist zusätzlich zur Dehnsteifigkeit EA auch die Biegesteifigkeit EI einzugeben (Linienlasten gibt es in diesem Fall nicht), so dass die Eingabemaske der
Element-Parameter so aussieht (die Biegesteifigkeit ist bereits eingegeben, bei der Eingabe des ersten Werts für die Dehnsteifigkeit beachte man, dass arithmetische Ausdrücke erlaubt sind, hier 2.1e5*15*20):
|
