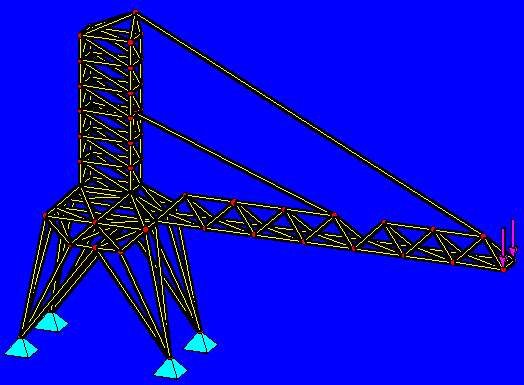

Das nebenstehend skizzierte Modell eines Krans besteht aus 215 3D-Fachwerkstäben, die an 71 Knoten miteinander verbunden sind (die beiden Seile, die die Auslager halten, können wie Stäbe behandelt werden).

Berechnungsmodell:

• Liste der 71 Koordinatentripel,

• Liste der Zuordnung der 215 Stäbe zu den Knoten (Koinzidenzmatrix).

• Alle Stäbe sind aus dem gleichen Material mit dem Elastizitätsmodul  E = 2,1 * 10⁵ N/mm²  und haben die gleiche Querschnittsfläche A = 4000 mm².

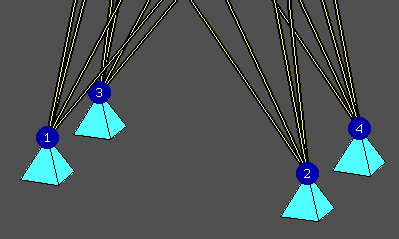

• Die Knoten mit den Nummern 1, 2, 3 und 4 sind in räumlichen Festlagern (Behinderung der drei Komponenten der Verschiebung) gelagert (nebenstehendes Bild).

• Belastet sind nur die beiden Knoten 70 und 71 am Ende des Auslegers mit den vertikal nach unten gerichteten Kräften  F₇₀ = F₇₁ = 10 kN (nebenstehendes Bild).

Das gesamte Berechnungsmodell steht auch als Excel-Datei zum Download zur Verfügung.
