Aufgaben zur Kinematik und Kinetik und den Prinzipien der Mechanik

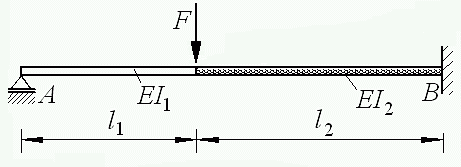

Aufgaben33_16Ohneq Der skizzierte Biegeträger mit bereichsweise konstanter Biegesteifigkeit ist rechts starr eingespannt und links durch ein Loslager gestützt.

Gegeben:

EI1 = 400 Nm2 ; EI2 = 200 Nm2 ;
l1 = 600 mm ; l2 = 800 mm ; F = 2 kN .

Man ermittle näherungsweise nach dem Verfahren von Ritz den Verlauf der Biegeverformung und den Biegemomentenverlauf unter Verwendung von 5 geeigneten Ansatzfunktionen, die jeweils für die gesamte Trägerlänge gelten.

Aufgaben33_16OhneqRitzIcon
