Für die skizzierte Fläche sind die Koordinaten des Schwerpunkts, die Hauptträgheitsmomente und die Lage der Hauptzentralachsen zu ermitteln.

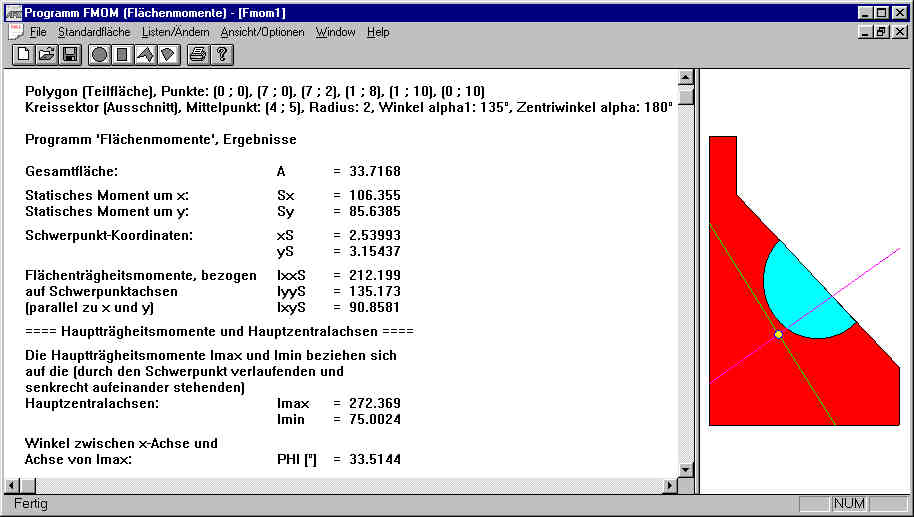

Der nachfolgende Bildschirm-Schnappschuss ist das Ergebnis der Berechnung mit dem Programm FMOM. Die Fläche wurde in nur zwei Teilfächen unterteilt, ein Polygon, aus dem ein Halbkreis ausgeschnitten wird (bei der Eingabe wurde a=1 gesetzt, so dass bei den Ergebnissen die Zahlenwerte der Koordinaten noch mit a, der Flächen mit a², der statischen Momente mit a³ und der Flächenträgheitsmomente mit a⁴ multipliziert werden müssen).
