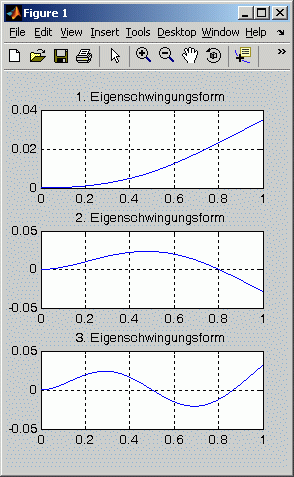

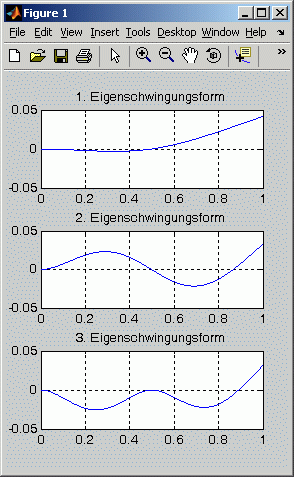

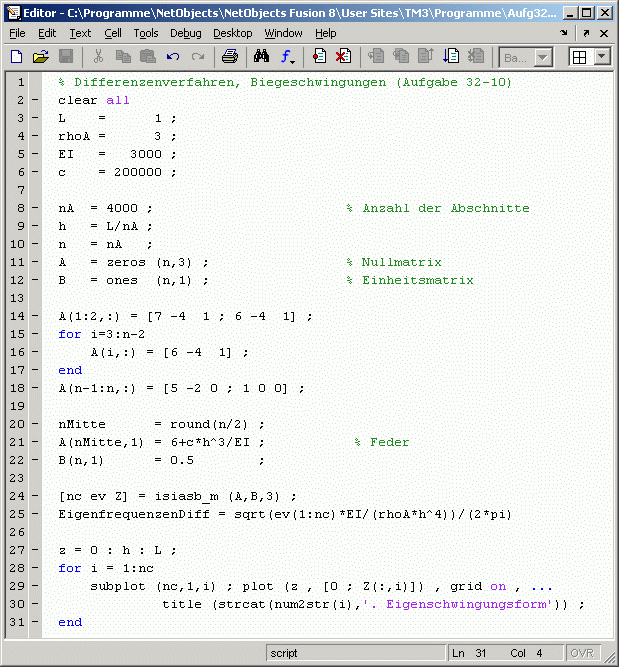

Im Skript "Biegeschwingungen gerader Träger" wird als Beispiel 2 ein ähnliches Problem ausführlich beschrieben und gezeigt, wie das allgemeine Eigenwertproblem mit symmetrischen Bandmatrizen aufgebaut wird. Die Aufgabe 32-10 unterscheidet sich dadurch, dass an Stelle des Lagers in der Mitte eine Feder angebracht ist. Die Berücksichtigung einer Feder wird durch die Vergrößerung des Hauptdiagonalelements der entsprechenden Gleichung um den Wert ch3/EI realisiert (vgl. hierzu das Skript "Das Differenzenverfahren - kurze Einführung"). Das nachstehend rechts zu sehende Matlab-Script realisiert die Berechnung. Bei einer Einteilung des Trägers in 4000 Abschnitte sind die Ergebnisse praktisch exakt:
|
|
|
|
|
|
