  Student Christoph Kähler (HAW Hamburg, FB M+P) hat das Planetengetriebe mit Catia V5 modelliert und eine
Animation bereitgestellt, die als mpg-Datei (Achtung: 3 MB) zum Download verfügbar ist (Klicken auf das linke Bild).

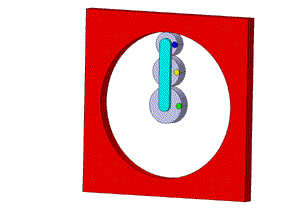

Sowohl die mpg-Datei als auch das rechts zu sehende “Animated-GIF”-Bild zeigen nur einen Stegumlauf, der ständig wiederholt wird. Die farbigen Punkte auf den
Rädern machen die Drehbewegung sichtbar. Da die Radienverhältnisse der 3 Räder nicht so gewählt wurden, dass jedes Rad nach einer Stegumdrehung eine ganzzahlige
Anzahl von Umdrehungen absolviert hat, “springen” die farbigen Punkte in der Animation jeweils wieder auf den Anfangszustand, der im linken Bild zu sehen ist.
|
