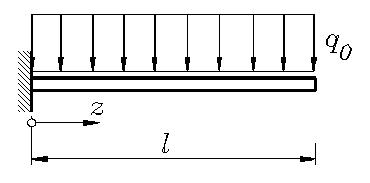

Ein Kragträger (Rundstab mit konstantem Durchmesser d und
Länge l = 4 m)) ist nur durch sein Eigengewicht (Dichte 7,8 g/cm3, in der Skizze repräsentiert durch die Linienlast q0) belastet.
- Man wähle einen Durchmesser d so, dass eine maximal zulässige Biegespannung von 200 N/mm2 nicht überschritten wird.
- Für den unter a) gewählten Durchmesser berechne man die Biegelinie und die maximale Durchbiegung und den maximalen Biegewinkel bei einem Elastizitätsmodul E =
210000 N/mm2.
|
|
