Aufgaben zur Statik

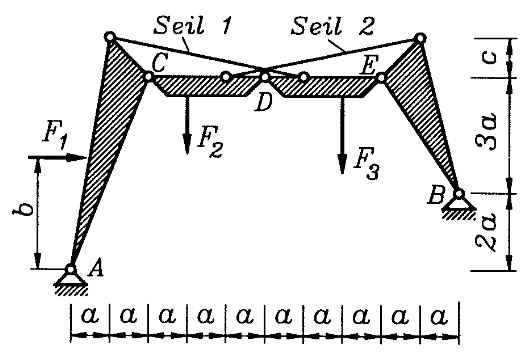

Für das skizzierte Tragwerk sind die Komponenten der Lagerkräfte bei A und B, die Komponenten der Gelenkkräfte bei C, D und E und die beiden Seilkräfte zu berechnen.

Gegeben: F, F1 = 2F,
F2 = F, F3 = 3F,
b/a = 3 ,  c/a = 1.

Natürlich genügt es vereinbarungsgemäß auch, wenn Sie ein für die Berechnung mit dem Computer aufbereitetes Gleichungssystem aufschreiben. Noch besser ist es, wenn Sie dieses Gleichunggssystem auch noch mit Taschenrechner oder PC lösen, um mit den nachfolgend angegebenen Ergebnissen vergleichen zu können.

Ergebnisse:

FS 1 = 5,93 F ; FS 2 = 4,27 F ; FAH = 0,750 F ; FAV = 1,55 F ; FBH = 2,75;
FBV = 2,45 F ; FCH = 8,56 F ; FCV = 0,388 F ; FDH = 12,8 F ; FDV = 0,225;
FEH = 6,94 F ; FEV = 1,61 F .
