Aufgaben zur Statik

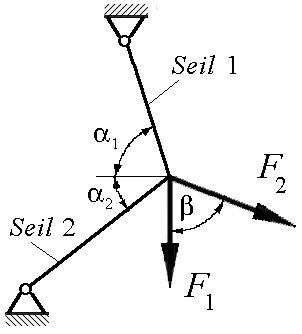

Aufg2_202Die Seile 1 und 2 sind wie skizziert durch die beiden Kräfte F1 und F2 belastet.

Gegeben:     F1 = 80 N , α1 = 70° , α2 = 40° , β = 70° .

Man ermittle für F2 = 120 N die Kräfte in den Seilen

    a)   graphisch,
    b)   analytisch.

    c)   Wie groß muss F2 mindestens sein, damit die Konstruktion nicht         versagt?

Ergebnisse:

a) und b)    FS1 = 176 N ,   FS2 = 68,7 N .

c) F2 ≥ 35,7 N .
