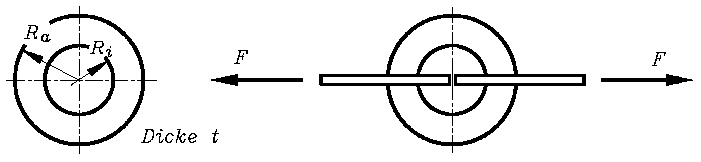

Ein Kettenglied in Form einer gelochten Kreisscheibe wird durch die Zugkräfte F belastet. Man ermittle nach der Theorie des stark gekrümmten
Trägers die Radialverschiebung, die Verläufe von Biegemoment und Normalkraft und die maximalen Normalspannungen in einem Kettenglied.
Gegeben: F = 1000 N ; Ra = 62 mm ; Ri = 42 mm ; t = 5 mm ;
ν = 0,3 ; E = 210000 N/mm2 .
|
